Transformando um SONOFF BASIC em um RELÉ DE CONTATO SECO (DRY CONTACT)

Escrito por Douglas Baiocco. Publicado em IoT.

O SONOFF BASIC é um dos aparelhos que mais me surpreendem no meio do IOT. Muito barato, pequeno e versátil. É ideal para diversas aplicações. A algumas semanas eu criei um artigo sobre ele, se quiser ver mais detalhes, siga o link:

http://ajudadigital.com.br/index.php/windows/147-sonoff-basic-aspectos-tecnicos

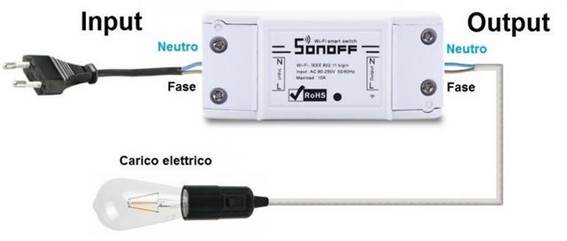

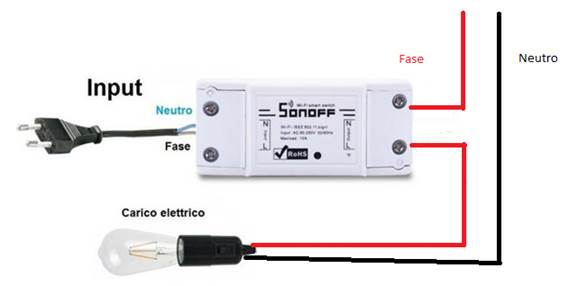

Para este artigo, apresentarei uma alteração no seu funcionamento para adequar seu uso em algumas situações especiais, diferente do que é “normal”. O princípio do SONOFF BASIC é ligar equipamentos via celular. O seu funcionamento consiste em ligar a energia elétrica em uma entrada e ligar o dispositivo na saída. Ou seja: entra 110V (ou 220V) e sai 110V. Veja a imagem abaixo:

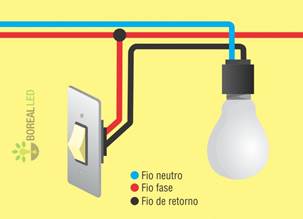

O que algumas vezes é necessário, como foi para mim em uma solução de automatização de um alarme, é o uso do que chamamos de contato seco. Um contato seco é como um interruptor. Ele atua em uma das conexões, interrompendo o fluxo elétrico. É o caso de um interruptor de parede, por exemplo. Veja o desenho abaixo:




O interruptor está ligado entre a fase e a lâmpada. Quando o interruptor está desligado, não existe fluxo de energia e a lâmpada está desligada. Quando o interruptor é ligado, o circuito é fechado e a lâmpada é acessa, pois existe fluxo elétrico.



Com o SONOFF BASIC não podemos ter essa abordagem, pois a saída dele é a mesma da entrada.

Com esta alteração, conseguimos utilizar o SONOFF como um interruptor. O circuito do SONOFF fica conforme a figura abaixo:





Atenção: isso é uma alteração física do aparelho. Envolve alterar itens que vão ligados diretamente em energia elétrica AC. Pode ser perigoso se for feito de forma errada. Faça isso por conta e risco. Utilize equipamentos de proteção, pois algumas ferramentas utilizadas são perigosas. Peça ajuda de um adulto.

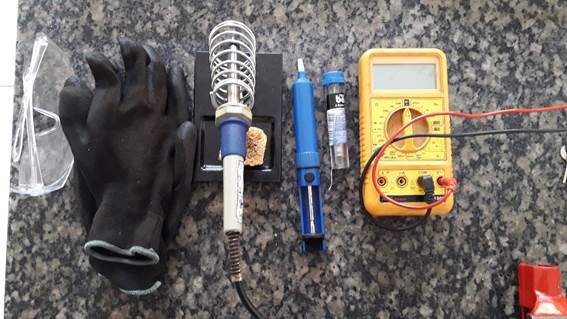

Veja a lista de ferramentas:

  • Um ferro de solda
  • Solda
  • Sugador
  • Multímetro
  • DREMEL ou Micro retifica similar
  • EPIs para segurança

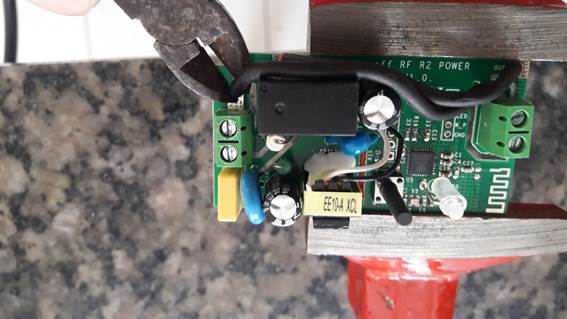

Primeiramente, corte o fio que está na entrada de energia, como mostra a figura:

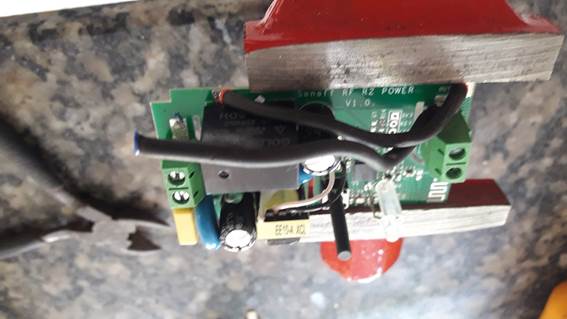

Veja como ele fica solto:




Deixe a placa do SONOFF com os contatos para cima:

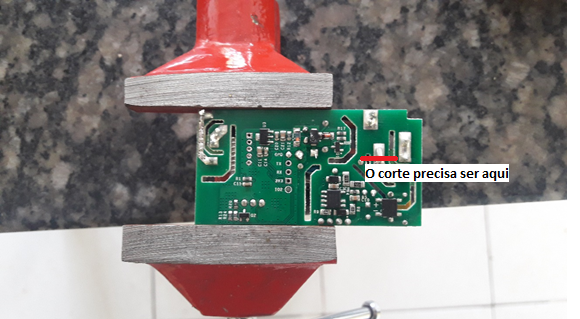

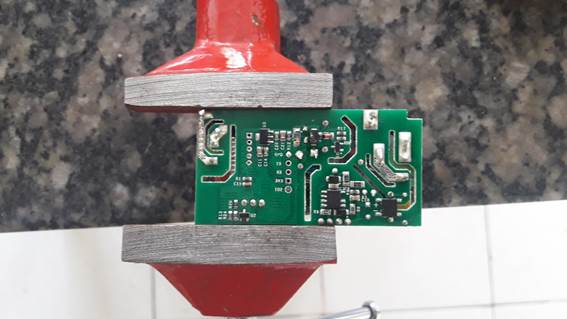

Iremos realizar um corte, separando duas trilhas. Note que este corte será feito com uma micro retifica, estilo Dremel, usando uma serra para metal. Sem esta ferramenta, este passo seria bem difícil. Note na imagem abaixo a linha vermelha: é nesta linha que você deve fazer o corte:

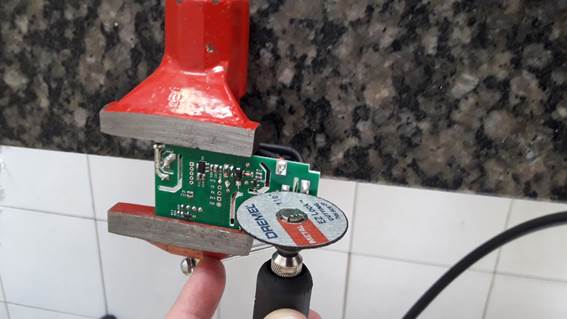

Veja a marcação, com a DREMEL(atenção: na minha foto, estou com a lamina posicionada um pouco acima do que deveria. Fiquei com preguiça de tirar outra foto depois que vi o erro. Me perdoe):

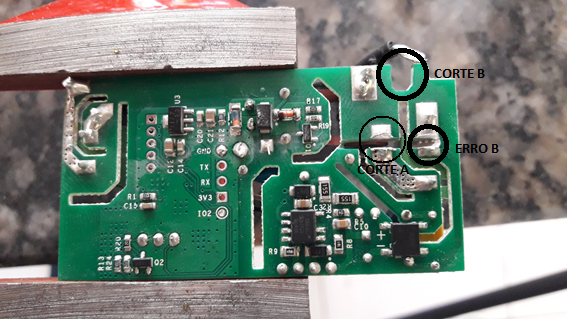

Veja o corte realizado (CORTE A). Note que eu cortei até transpassar a placa (a serra atravessou a placa do outro lado). Isso é importante, pois não pode mais haver contato entre essas duas trilhas. Note no meu processo que eu cortei sem querer um pedaço da trilha do contato de cima (erro B). É, eu não sou muito bom com uma serra de corte, por isso trabalho com TI. Isso não prejudica em nada, pois é o contato do cabo que foi cortado. Veja também que eu fiz um recorte (no canto direito superior da imagem)  para encaixar o cabo que foi cortado (CORTE B):

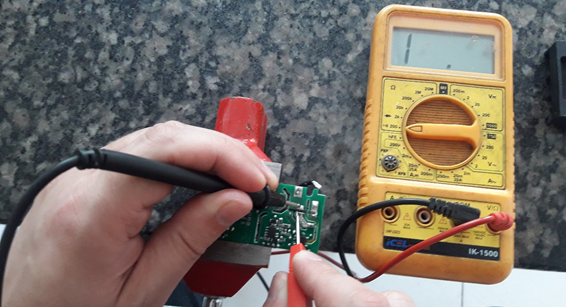

Para saber se o corte está bem feito, use um multímetro no teste de continuidade (aquele que apita quando você encosta as pontas) e verifique se as trilhas estão mesmo separadas:

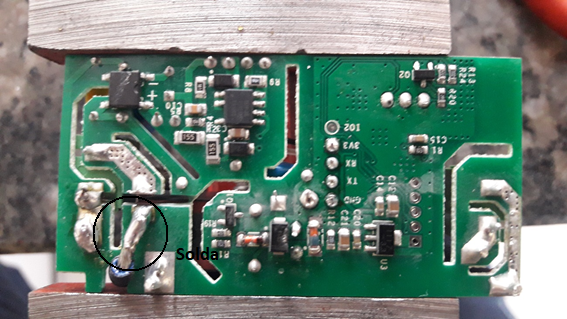

Agora solde o cabo cortado no começo na trilha separada do SONOFF. Veja na imagem abaixo (por isso do corte que eu fiz na placa):

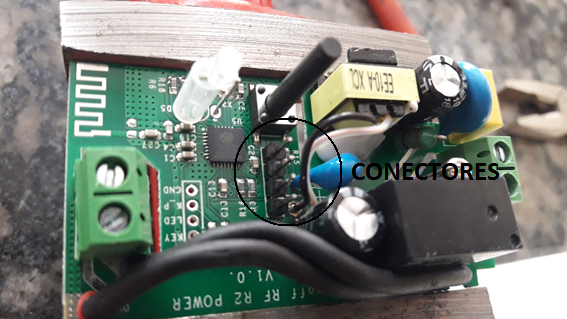

Já aproveitei e coloquei 4 pinos nos conectores TX, RX, GND e 3,3V do SONOFF. Isso será utilizado para adicionar um firmware personalizado na plaquinha.


Com esta modificação, o SONOFF vira um RELÉ DE CONTATO SECO, dando uma nova utilidade a este espetacular componente.
